Git-7.添加执行管道CI-CD

发表于 | 分类于 ，

持续集成是一种软件开发实践，即团队开发成员经常集成他们的工作，通常每个成员每天至少集成一次，也就意味着每天可能会发生多次集成。每次集成都通过自动化的构建（包括编译，发布，自动化测试)来验证，从而尽快地发现集成错误。

几个概念

  • 持续集成(Continuous Integration)：频繁地(一天多次)将代码集成到主干。让产品可以快速迭代，同时还能保持高质量。它的核心措施是，代码集成到主干之前，必须通过自动化测试。只要有一个测试用例失败，就不能集成。“持续集成并不能消除 Bug，而是让它们非常容易发现和改正。”
  • 持续交付(Continuous Delivery)：频繁地将软件的新版本，交付给质量团队或者用户，以供评审。如果评审通过，代码就进入生产阶段。持续交付可以看作持续集成的下一步。它强调的是，不管怎么更新，软件是随时随地可以交付的。
  • 持续部署(continuous Deployment)：代码通过评审以后，自动部署到生产环境。是持续部署是持续交付的下一步，持续部署的目标是，代码在任何时刻都是可部署的，可以进入生产阶段。

持续集成工具

[Jenkins](https://www.jenkins.io/)
[GitLab CI](https://docs.gitlab.com/ee/topics/build_your_application.html)
TeamCity
Travis CI
Bamboo
CircleCI

Gitlab CI 工作逻辑框架

GitLab CI/CD 是GitLab Continuous Integration（Gitlab持续集成）的简称。GitLab 自GitLab 8.0开始提供了持续集成的功能，且对所有项目默认开启。只要在项目仓库的根目录添加.gitlab-ci.yml文件，并且配置了Runner（运行器），那么每一次push或者合并请求（Merge Request）都会触发CI Pipeline。

GitLab Runner

GitLab Runner 是一个开源项目，可以运行在 GNU / Linux，macOS 和 Windows 操作系统上。每次push的时候 GitLab CI 会根据.gitlab-ci.yml配置文件运行你流水线（Pipeline）中各个阶段的任务（Job），并将结果发送回 GitLab。GitLab Runner 是基于 Gitlab CI 的 API 进行构建的相互隔离的机器（或虚拟机）。GitLab Runner 不需要和 Gitlab 安装在同一台机器上，且考虑到 GitLab Runner 的资源消耗问题和安全问题，也不建议这两者安装在同一台机器上。

Gitlab Runner 分为三种：

共享Runner(Shared runners)
专享Runner(Specific runners)
分组Runner(Group Runners)

Pipelines

Pipelines 是分阶段（stage）执行的构建任务。如：安装依赖、运行测试、打包、部署开发服务器、部署生产服务器等流程。每一次push或者Merge Request都会触发生成一条新的Pipeline。若一次推送包含了多个提交，则管道与最后那个提交相关联，管道(pipeline)就是一个分成不同阶段(stage)的作业(job)的集合。

下面是流水线示例图：

Stages

Stages 表示构建阶段，可以理解为上面所说“安装依赖”、“运行测试”等环节的流程。我们可以在一次 Pipeline 中定义多个 Stages，这些 Stages 会有以下特点：

  • 所有 Stages 会按照顺序运行，即当一个 Stage 完成后，下一个 Stage 才会开始（当然可以在.gitlab-ci.yml文件中配置上一阶段失败时下一阶段也执行）
  • 只有当所有 Stages 完成后，该构建任务 (Pipeline) 才会成功
  • 如果任何一个 Stage 失败，那么后面的 Stages 不会执行，该构建任务 (Pipeline) 失败

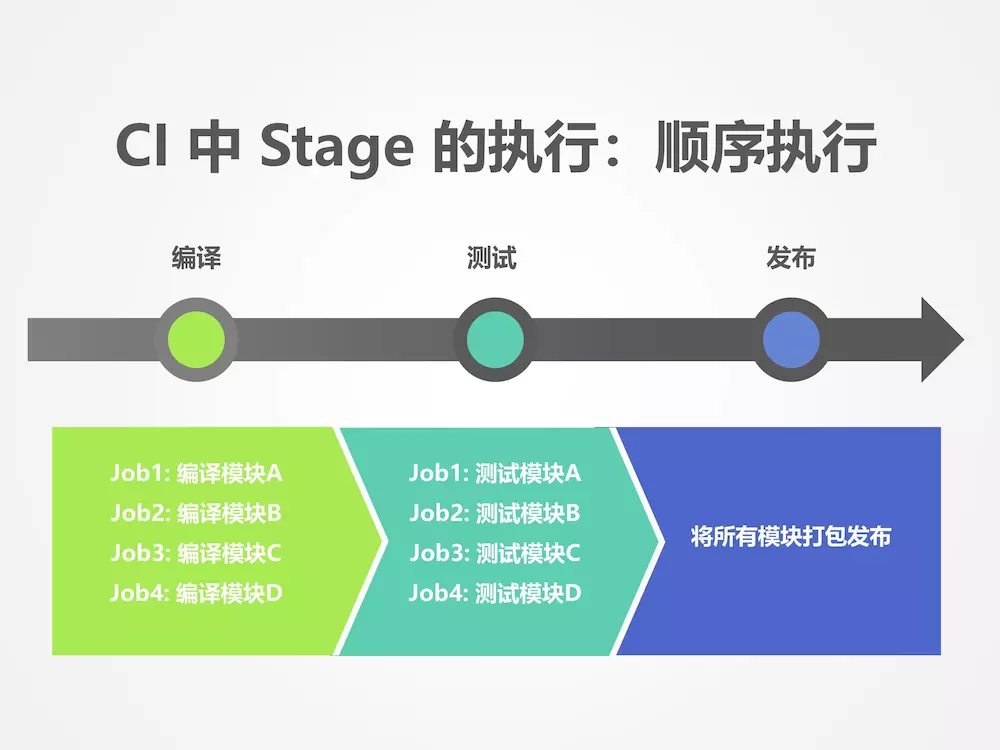

下面是一个流水线内的阶段任务示例图：
Pipeline Status

Jobs

Jobs 表示构建的作业（或称之为任务），表示某个 Stage 里面执行的具体任务。我们可以在 Stages 里面定义多个 Jobs，这些 Jobs 会有以下特点：

  • 相同 Stage 中的 Jobs 无执行顺序要求，会并行执行
  • 相同 Stage 中的 Jobs 都执行成功时，该 Stage 才会成功
  • 如果任何一个 Job 失败，那么该 Stage 失败，即该构建任务 (Pipeline) 也失败（可以在.gitlab-ci.yml文件中配置允许某 Job 可以失败，也算该 Stage 成功）

.gitlab-ci.yml

GitLab 中默认开启了 Gitlab CI/CD 的支持，但是要是用这个功能，我们需要告诉系统，我们需要执行什么样的pipeline，在gitlab里面，这通过 .gitlab-ci.yml 来实现。
且使用YAML文件.gitlab-ci.yml来管理项目构建配置。该文件需要存放于项目仓库的根目录（默认路径，可在 GitLab 中修改），它定义该项目的 CI/CD 如何配置。所以，我们只需要在.gitlab-ci.yml配置文件中定义流水线的各个阶段，以及各个阶段中的若干作业（任务）即可。

下面是.gitlab-ci.yml文件的一个简单的Hello World示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# 定义 test 和 package 两个 Stages
stages:
  - test
  - package

# 定义 package 阶段的一个 job
package-job:
  stage: package
  script:
    - echo "Hello, package-job"
    - echo "I am in package stage"

# 定义 test 阶段的一个 job
test-job:
  stage: test
  script:
    - echo "Hello, test-job"
    - echo "I am in test stage"

以上配置中，用 stages 关键字来定义 Pipeline 中的各个构建阶段，然后用一些非关键字来定义 jobs。每个 job 中可以可以再用 stage 关键字来指定该 job 对应哪个 stage。job 里面的script关键字是每个 job 中必须要包含的，它表示每个 job 要执行的命令。

Badges

Badges 即：徽章，当 Pipelines 执行过程中或者执行完成时会生成徽章，你可以将这些徽章加入到你的README.md文件中，便于从仓库主页看到最新的构建状态。
coverage report
Latest Release

Gitlab CI 实践

如上所述，我们的所有测试都需要提供硬件的基础环境（Runner）来为自动化的集成测试/部署提供底层基建，所以我们要做的第一件事情就是安装gitlab Runner

gitlab Runner配置

安装gitlab Runners

在此以CentOS为例进行说明，其他平台参考 官方指南。

1
2
3
4
5
6
7
8
# 添加官方的repo.
curl -L https://packages.gitlab.com/install/repositories/runner/gitlab-runner/script.rpm.sh | sudo bash

# yum 安装Gtilab Runner.
sudo yum install gitlab-runner

# rpm离线安装事先下载好的 Gitlab Runner rpm包。前置需要完成git的安装。
rpm -ivh gitlab-runner-10.5.0-1.x86_64.rpm

注册 Gitlab

安装了 GitLab Runner 之后,就可以为 GitLab 中的仓库注册一个 Runner，注册的交互式命令如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 输入注册命令
sudo gitlab-runner register

# 输入公司的 GitLab 网站地址
Please enter the gitlab-ci coordinator URL (e.g. https://gitlab.com )
http://gitlab.xxxx.com/

# 你项目仓库的token，token可以在 Settings -> CI/CD -> Runners settings 中找到.
Please enter the gitlab-ci token for this runner
xxx

# 输入描述这个 runner 的名称
Please enter the gitlab-ci description for this runner
[hostame] my-runner

# 输入 runner 的标签
Please enter the gitlab-ci tags for this runner (comma separated):
my-tag,another-tag

# 输入 runner 的执行器.
Please enter the executor: ssh, docker+machine, docker-ssh+machine, kubernetes, docker, parallels, virtualbox, docker-ssh, shell:
shell

Gitlab Runner 常用命令汇总

面的表格中列出了一些常用的Gitlab Runner命令，以供参考：

命令 描述
gitlab-runner run 运行一个runner服务
gitlab-runner register 注册一个新的runner
gitlab-runner start 启动服务
gitlab-runner stop 关闭服务
gitlab-runner restart 重启服务
gitlab-runner status 查看各个runner的状态
gitlab-runner unregister 注销掉某个runner
gitlab-runner list 显示所有运行着的runner
gitlab-runner verify 检查已注册的运行程序是否可以连接到GitLab，但它不验证GitLab Runner服务是否正在使用运行程序。

任务配置

任务配置的一个示例

接下来，用一个实际项目来演示 GitLab CI/CD 的配置和使用，其中主要包括：编译测试、项目打包、部署服务、Sonar手动检查、Sonar定时检查五个阶段。

下面用一个传统的 Java web 项目(这里称之为cidemo)和Tomcat来作为示例，并用来展示常用配置的使用。当我每次push代码或者Merge Request时，都会生成一条流水线，且会自动执行我们上面所说的一些阶段，而Sonar手动检查我们设置为手动操作，且再额外配置Sonar定时检查的任务。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
# 定义stages
stages:
  - test
  - install
  - run
  - sonar

# 定义安装包的存放位置和Tomcat服务器的地址的变量，便于后续部署使用.
variables:
  CIDEMO_PACKAGE_DIR: '/home/gitlab-runner/packages/cidemo/'
  SERVER_HOME_DIR: '/home/gitlab-runner/tomcat/cidemo-tomcat/'

###################### 构建编译和单元测试的job. #######################

编译测试任务:
  stage: test
  only:
    - branches
  script:
    - mvn clean test

###################### Maven安装得到war包的job. #######################

打包任务:
  stage: install
  only:
    - develop
  script:
    - mvn install
    - echo '准备将最新的war包复制、保存到某个目录里面供后续使用.'
    - rm -rf $CIDEMO_PACKAGE_DIR/*.war
    - cp target/*.war $CIDEMO_PACKAGE_DIR/cidemo.war

####################### 部署运行war包的job. #######################

部署运行任务:
  stage: run
  only:
    - develop
  script:
    - echo '准备部署和运行war包！(为了方便部署到了Tomcat中运行)'
    - cd $SERVER_HOME_DIR
    - sh bin/shutdown.sh
    - rm -rf webapps/cidemo.war
    - cp $CIDEMO_PACKAGE_DIR/cidemo.war $SERVER_HOME_DIR/webapps/cidemo.war
    - nohup sh ./bin/startup.sh > logs/cidemo_nohup.log 2>&1 &

###################### Sonar手动构建的job. #######################

Sonar手动检查:
  stage: sonar
  when: manual
  only:
    - develop
  script:
    - echo '准备对项目代码做sonar的质量检查！'
    - mvn compile && mvn sonar:sonar -Dsonar.host.url=http://172.16.34.102:9000 -Dsonar.login=497a0e0e2fc07f64c4b54edc17bb47dfa251ba34

###################### Sonar每晚定时构建的job. #######################

Sonar定时检查:
  stage: sonar
  only:
    - schedules
  script:
    - echo '开始定时对项目代码做sonar的质量检查！'
    - mvn compile && mvn sonar:sonar -Dsonar.host.url=http://172.16.34.102:9000 -Dsonar.login=497a0e0e2fc07f64c4b54edc17bb47dfa251ba34

Gitlab CI/CD yaml 常用配置介绍

开始构建之前.gitlab-ci.yml文件定义了一系列带有约束说明的任务。这些任务都是以任务名开始并且至少要包含script部分，.gitlab-ci.yml允许指定无限量 jobs。每个 jobs 必须有一个唯一的名字，且名字不能是下面列出的保留字段：
| Keyword | Required | Description |
| ————- | ——– | ———————————————————————————- |
| script | yes | Runner执行的命令或脚本 |
| extends | no | 定义此作业将继承的父作业（GitLab 11.3 引入），重定义参数覆盖，未定义参数继承父任务 |
| image | no | 所使用的docker镜像，查阅使用docker镜像 |
| services | no | 所使用的docker服务，查阅使用docker镜像 |
| stage | no | 定义job stage（默认：test） |
| type | no | stage的别名（已弃用） |
| variables | no | 定义job级别的变量 |
| only | no | 定义一列git分支，并为其创建job |
| except | no | 定义一列git分支，不创建job |
| tags | no | 定义一列tags，用来指定选择哪个Runner（同时Runner也要设置tags） |
| allow_failure | no | 允许job失败。失败的job不影响commit状态 |
| when | no | 定义何时开始job。可以是on_success，on_failure，always或者manual |
| dependencies | no | 定义job依赖关系，这样他们就可以互相传递artifacts |
| cache | no | 定义应在后续运行之间缓存的文件列表 |
| before_script | no | 重写一组在作业前执行的命令 |
| after_script | no | 重写一组在作业后执行的命令 |
| environment | no | 定义此作业完成部署的环境名称 |
| coverage | no | 定义给定作业的代码覆盖率设置 |
| etry | no | 定义在发生故障时可以自动重试作业的时间和次数 |
| parallel | no | 定义应并行运行的作业实例数 |

接下来对其中的一些重要管检测进行补充说明

stages

stages 用来定义可以被 job 调用的 stages。stages 的规范允许有灵活的多级 pipelines。
stages中的元素顺序决定了对应job的执行顺序：

  • 相同 stage 的 job 可以平行执行。
  • 下一个 stage 的 job 会在前一个 stage 的 job 成功后开始执行。

接下仔细看看这个例子，它包含了3个 stage：

1
2
3
4
stages:
 - build
 - test
 - deploy

  1. 首先，所有 build 的 jobs 都是并行执行的。
  2. 所有 build 的 jobs 执行成功后，test 的 jobs 才会开始并行执行。
  3. 所有 test 的 jobs 执行成功，deploy 的 jobs 才会开始并行执行。
  4. 所有的 deploy 的 jobs 执行成功，commit才会标记为success。
  5. 任何一个前置的 jobs 失败了，commit会标记为failed并且下一个 stages 的 jobs 都不会执行。

这有两个特殊的例子值得一提：

  • 如果.gitlab-ci.yml中没有定义stages，那么 job’s stages 会默认定义为build，test和deploy。
  • 如果一个 job 没有指定 stage，那么这个任务会分配到 test stage。
